APPLICATIONOVERVIEW
面向化工行業，四相科技基于UBeacon+iBeacon+GNSS融合定位技術打造工業互聯網+危化安全生產人員定位解決方案。
根據現場環境靈活部署，重點區域的高精度定位采用全低功耗的超寬帶UBeacon定位技術實現，非重點區域的一般精度定位則選擇iBeacon技術。

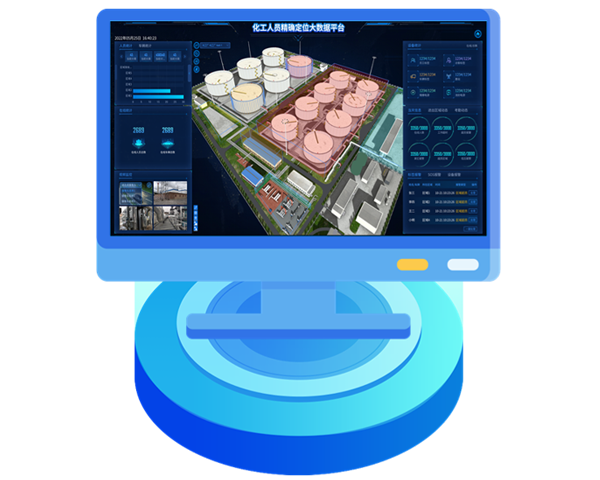

基于以上定位技術，四相科技打造集軌跡回放、電子圍欄、越界報警、超員報警、智能巡檢聯動等多種功能于一體的高低精度室內外一體化融合定位平臺，為企業提供安全生產信息化管理服務，助力化工企業建立“可知、可視、可溯、可控”的全方位安全管控體系，有效提升安全生產水平，從而實現企業安全生產、高效管理的核心目標。
方案咨詢 >SYSTEM ARCHITECTURE
APPLICATIONFUNCTION
采用UBeacon+iBeacon融合定位技術，
可精確顯示生產區域內在線人員/車輛實時
分布，跟蹤人員/車輛動態軌跡便于掌握應
急狀態時涉險人員狀況，提高應急救援效率。
根據企業識別的風險及其等級在廠區三維實景
地圖上以紅、橙、黃、藍 “四色圖”進行標繪，
為企業管控全廠風險情況提供直觀具體的抓手。
主要用于監測化工企業DCS/PLC/SIS
數據、GDS數據、環境監測數據、 消防
報警、監控視頻等信息，便于進行相應
預警和趨勢分析管理。
主要包括安全生產目標責任管理、安全制
度管理、教育培訓、現場管理、安全風險
管控及隱患排查治理、應急管理、事
故管理等系統，有效提高企業的管理效能。
hardwaresupport kit
高精度UWB定位信標
氣體防爆：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T130 Db（100%自研+合規認證）
外殼防護等級：IP68
電池供電：不小于5年
部署方式：無需布線
安裝方式：墻面安裝、抱桿安裝
支持戶外惡劣環境部署；支持APP快速部署和運維

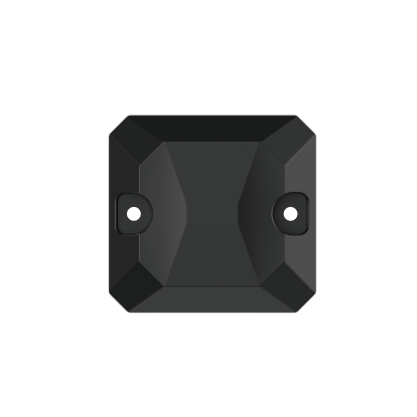

防爆型藍牙Beacon信標基站
采用iBeacon定位技術，支持戶外惡劣環境部署，抗碾壓性能優越，可貼地部署。
防爆等級：Ex ia IIC T4 Ga（100%自研+合規認證）
粉塵防爆：Ex iaD 20 IP68 T130℃（100%自研+合規認證）
工作環境溫度：-40℃~85℃
外殼防護等級：IP68
電池供電：不小于7年
藍牙協議：BLE 4.0及以上
支持APP快速部署和運維

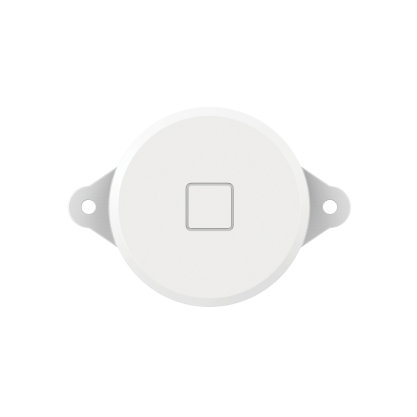

非防爆藍牙Beacon信標基站
工作環境溫度：-20℃~60℃
外殼防護等級：IP65（非防爆）
電池供電：≥5年
可換電池：支持（5號電池X2）
藍牙協議：BLE 5.0及以上
部署方式：室內墻面、頂面安裝
支持APP快速部署和運維

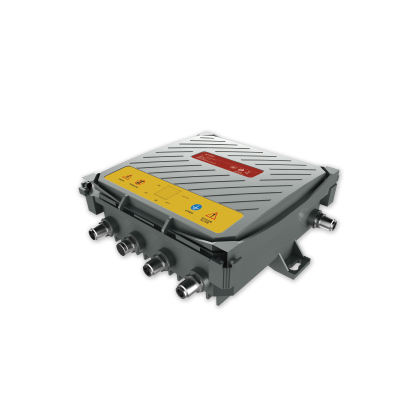

三防增強型通信基站 (光纖版)
氣體防爆: Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T130 Db（100%自研+合規認證）
供電電壓: 12Vdc，本質安全型
傳輸接口: 單模光纖，支持接口級聯
覆蓋半徑: ≥1km
防護等級: IP68
三防增強型通信基站（4G版）
氣體防爆: Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T130 Db（100%自研+合規認證）
供電電壓: 12Vdc，本質安全型
有線通信: 電、光口二選一，支持級聯
無線通信：4G全網通
覆蓋半徑： ≥1km
防護等級: IP68

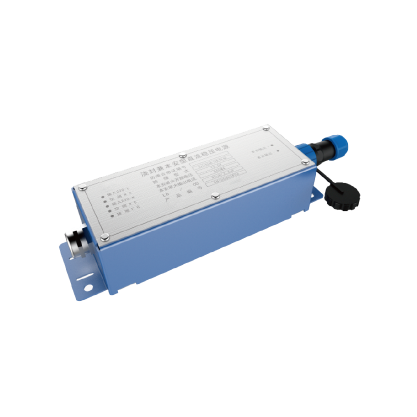

澆封兼本安型直流穩壓電源
防爆等級：Ex ib mb IIB T4 Gb（100%自研+合規認證）
工作環境溫度：-20℃~+55℃
外殼防護等級：IP68

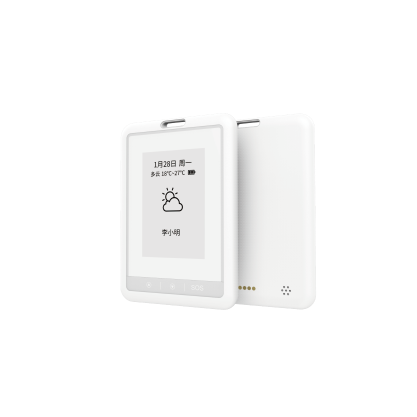

墨水屏定位工牌標識卡
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
防護等級：IP68
交互方式：物理按鍵
報警提醒：聲音+震動
SOS報警；內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能

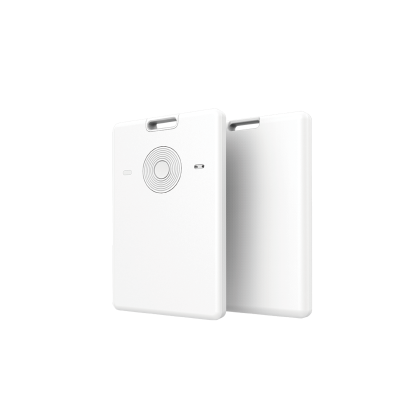

定位工牌標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ibD A21 T135℃ Db（100%自研+合規認證）
傳輸接口：Sub1G
防護等級：IP68
SOS報警；內置氣壓計測高；內置NFC，支持一卡通功能
佩戴方式：掛繩或胸夾佩戴

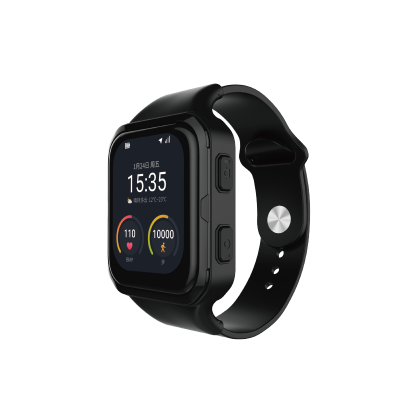

智能健康定位手表
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆：Ex ib IIIC T135 Db（100%自研+合規認證）
防護等級：IP67
屏幕顯示： LCD彩色高清屏幕
報警提醒：聲音+震動
心率監測、血氧監測、體溫監測
內置氣壓計輔助測高；內置三軸加速度傳感器；內置RFID，支持一卡通功能
物資型標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
防護等級：IP68
報警提醒：蜂鳴+震動
安裝方式：卡扣佩戴、磁吸固定
交互方式：物理按鍵+LED指示燈
SOS報警；內置三軸加速度傳感器；內置RFID，支持一卡通功能

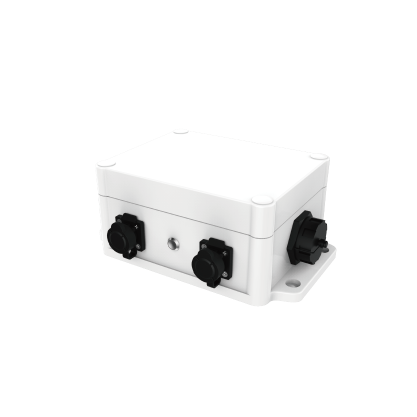

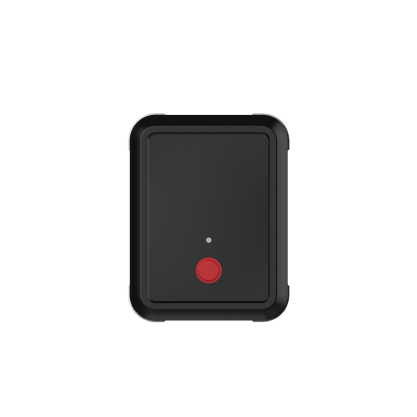

車載定位標識卡
外部供電版
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
供電接口：四芯航插（1正，2負）
485通信接口：與供電共用四芯航插（3為B-，4為A+）
報警提醒：LED指示燈
低電量提醒：有
安裝方式：螺栓固定、磁吸固定

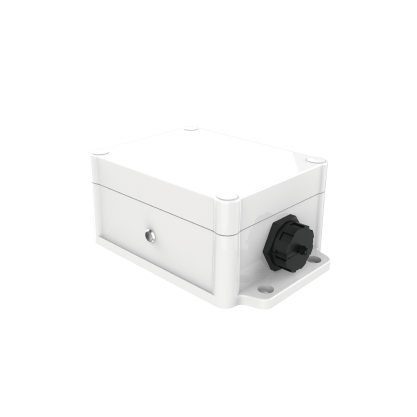

車載定位標識卡
電池供電版
定位方式：UWB+藍牙+衛星定位
防爆等級：Ex ib IIC T6 Gb（100%自研+合規認證）
粉塵防爆: Ex ib IIIC T80 Db（100%自研+合規認證）
充/供電接口：USB(A型)
供電電壓/電流：5V/450mA
報警提醒：LED指示燈
低電量提醒：有
安裝方式：螺栓固定、磁吸固定
供電接口：USB-A型

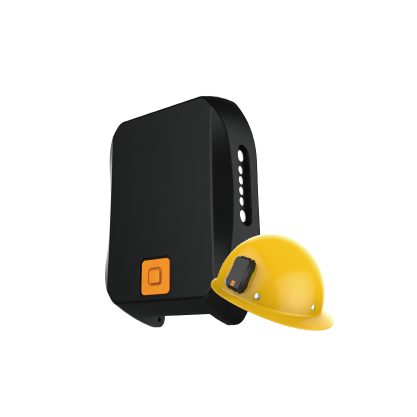

安全帽定位標識卡
定位方式：UWB+藍牙 融合定位
防爆等級：Ex ib IIC T4 Gb（100%自研+合規認證）
粉塵防爆: Ex ibD A21 T135℃ Db（100%自研+合規認證）
工作環境溫度：-20℃~60℃
外殼防護等級：IP67
SOS報警：有

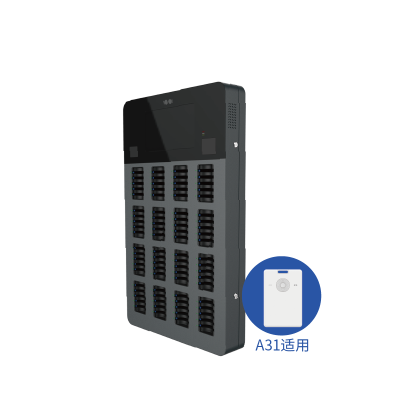

工牌智能發卡充電一體機
支持自動發卡、自動還卡、集中充電、OTA、身份證識別、RFID讀卡器
倉位容量：80（數量可選）
網絡接口：RJ45
交互方式：屏幕觸控
屏幕尺寸：14英寸
產品尺寸：1000*620*140mm

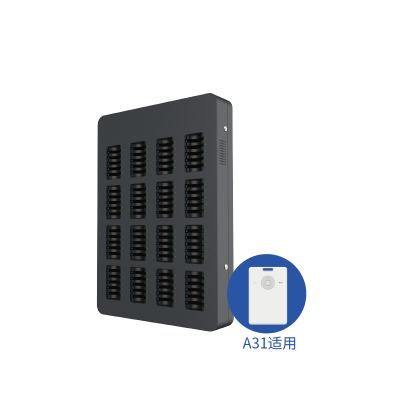

工牌集中充電柜
標簽卡集中充電設備體機產品，方便人員日常標簽充電維護及存放管理
取還卡方式：手動
集中充電：支持
倉位容量：80（數量可選）
產品尺寸：700*620*140mm
Valueadvantage
UBeacon信標采用UWB定位技術
可實現亞米級高精度定位
UBeacon 信標續航超過5年
iBeacon 信標續航超過7年
因地制宜，根據需求靈活部署定位技術，搭配雙系統兼容標簽，跨區組合有效降低項目施工總成本
信標設備采用內部電池供電，外部無線信號傳輸 部署過程無需任何布線，部署快，運維便捷
CASEApplications
實施時間：
四相科技根據該海上平臺不同區域的風險等級，結合區域的設備、危險程度、業務工作和生產要素等，研究海上不同風險區域對定位精度的要求，依據具體的要求制定合理的定位方案，針對區域特點，充分發揮定位的功能，實現人員安全健康管理。
實施時間：
四相科技根據該化工廠對于人員定位系統的實際功能需求，在廠區內部署安裝UWB定位系統（包括定位軟件系統、定位硬件設備），通過打造實時位置顯示、人員軌跡回放及訪客系統對接等功能，輔助該廠實現對人員的高效智能化安全管理。
實施時間：
該公司主要從事聚酯和滌綸纖維的生產及銷售，下屬3個生產單位及社區管理中心。根據現場環境狀況，四相科技基于UWB定位技術，通過在生產區域安裝防爆定位基站和為作業人員配備防爆定位標簽，為該公司打造化工廠人員定位系統，協助其實現人員在崗在位管理。
實施時間：
人員定位系統與現有視頻監控實現聯動，在不增加額外硬件投入的情況下，協助企業實現廠區內人員跟蹤、視頻聯動、考勤統計、歷史軌跡追蹤等功能。
